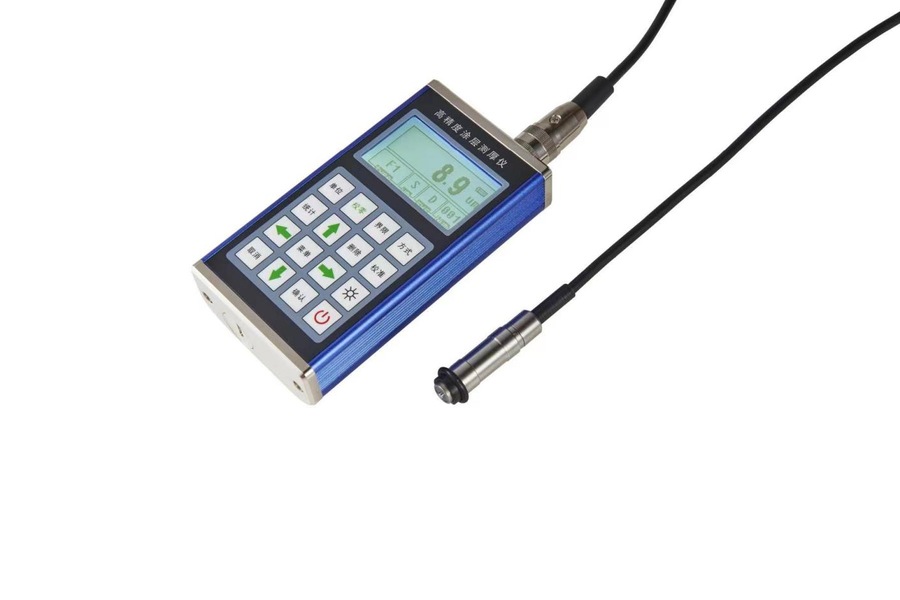

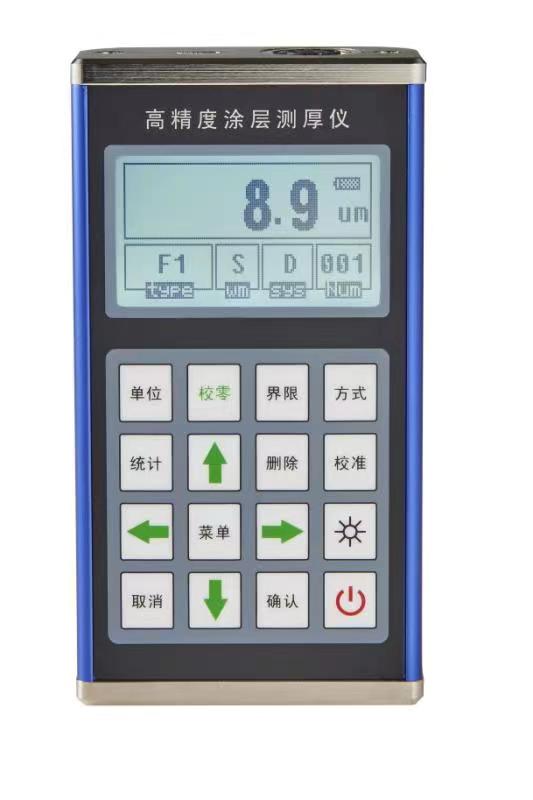

高精度鍍層測厚儀
產品說明：它能快速、無損傷、精密地進行涂、鍍層的測量。既可用于實驗室，也可用于工程現場。通過適用不同的側頭，還可滿足多種測量需要。本儀器廣泛地用于制造業、金屬加工業、化工業、商檢等檢測領域。是材料保護專業必備的儀器。本儀器符合以下標準：GB/T 4956-1985磁性金屬基體上非磁性覆蓋層厚度測量，磁性方法；GB/T 4957-1985非磁性金屬基體上非導電覆蓋層厚度測量，渦流方法。JB/T 8393-1996磁性和渦流式覆層厚度測量儀JJG 889-95《磁阻法測厚儀》 JJG818-93《電渦流式測厚儀》
功能特點：
??全中文界面操作，更方便；
?? 本儀器采用了磁性和渦流兩種測厚方法，可無損地測量磁性金屬基體(如鋼、鐵、合金和硬磁性鋼等)上非磁性覆蓋層的厚度(如鋅、鋁、鉻、銅、橡膠、油漆等)及非磁性金屬基體(如銅、鋁、鋅、錫等)上非導電覆蓋層的厚度(如:橡膠、油漆、塑料、陽極氧化膜等)。
?? 可使用7 種測頭(F400、F1、F1/90°、F10、CN02、N1)
?? 具有兩種測量方式：連續測量方式（CONTINUE）和單次測量方式（SINGLE）；
?? 具有兩種工作方式：直接方式(DIRECT)和成組方式(A-B)；
?? 設有五個統計量：平均值（MEAN）、最大值（MAX）、最小值（MIN）、測試次數（NO．）、標準偏差（S．DEV）；
?? 可采用兩種方法對儀器進行校準，并可用基本校準法對測頭的系統誤差進行修正；
?? 具有存貯功能：可存貯495 個測量值；
?? 具有刪除功能：對測量中出現的單個可疑數據進行刪除，也可刪除存貯區內的所有數據，以便進行新的測量；
?? 可設置限界：對限界外的測量值能自動報警；并可用直方圖對一批測量值進行分
析；
??可外接熱敏打印機：可打印測量值、統計值、限界；
?? 具有與PC 機通訊的功能：可將測量值、統計值傳輸至PC 機，以便對數據進行進
一步處理；
?? 操作過程有蜂鳴聲提示；
?? 具有錯誤提示功能，通過屏顯或蜂鳴聲進行錯誤提示；
?? 設有兩種關機方式：手動關機方式和自動關機方式
基本配置：
??主機
??F頭或N頭
??標準片一套（50um 100um 200um 500um 1000um）
??鐵基體或鋁基體
??兩節AA（5號）電池
??通訊線及數據處理軟件
??可選探頭（F400、F1、F1/90°、F10、CN02、N1）
技術參數：測量原理 磁感應和電渦流 測量范圍 探頭決定 低限分辨力 探頭決定 探頭連接方式 分體式導線連接（可更換） 示值誤差 一點校準(um) 探頭決定 兩點校準(um) 探頭決定 測量條件 最小曲率半徑(mm) 探頭決定 基體最小面積的直徑(mm) 探頭決定 最小臨界厚度(mm) 探頭決定 溫濕度 0~40℃
20%RH～90%RH統計功能 平均值（MEAN）、最大值（MAX）、最小值（MIN）、
測試次數（NO．）、標準偏差（S．DEV）工作方式 直接方式(DIRECT)和成組方式(Appl) 測量方式 連續測量方式（CONTINUE）和單次測量方式（SINGLE） 上下限設置 有 存儲能力 495 個測量值 打印/連接計算機 自帶打印機/能連接電腦 關機方式 手動和自動 電源 AA（5號）電池
涂層測厚儀可選探頭參數表測頭型號 F400 F1 F1/90 F10 N1 CN02 工作原理 磁感應 電渦流 測量范圍（um） 0-400µm 0-1250µm 0-10000µm 0-1250(銅上鍍鉻0-40um) 10-200µm 低限分辨力(um) 0.1 0.1 10 0.1 1 示值誤差 一點校準(um) ±[3%H+1] ±[3%H+10] ±[3%H+1.5] ±[3%H+1] 兩點校準(um) ±[(1～3)%H+0.7] ±[(1～3)%H+1] ±[(1～3)%H+10] ±[(1～3)%H+1.5] - 測量條件 最小曲率半徑(mm) 凸 1 凸1.5 平直 10 2.5 平直 基體最小面積的直徑(mm) ф3 ф7 ф7 ф40 ф5 ф7 最小臨界厚度(mm) 0.2 0.5 0.5 2 0.3 無限制 覆蓋層
基體有機材料等非磁性覆蓋層 (如:漆料、涂漆、琺瑯、搪瓷、塑料和陽極化處理等) 非磁性的有色金屬覆蓋層(如:鉻、鋅、鋁、銅、錫、銀等) 覆蓋層厚度不超過100µm 覆蓋層厚度超過100µm 覆蓋層厚度不超過100µm 覆蓋層厚度超過100µm 如 鐵、鋼
等磁性金屬被測面積的直徑大于30mm F400 型測頭 0～400µm
F1 型測頭 0～1250µmF1 型測頭 0～1250µm
F10 型測頭 0～10mmF400 型測頭 0～400µm
F1 型測頭 0～1250µmF1 型測頭 0～1250µm
F10 型測頭 0～10mm被測面積的直徑小于30mm F400 型測頭 0～400µm F400 型測頭 0～400µm
F1 型測頭 0～1250µmF400 型測頭 0～400µm F400 型測頭 0～400µm
F1 型測頭 0～1250µm如銅 、鋁 、
黃銅 、鋅 、錫
等 有色金屬被測面積的直徑大于5mm N1 型測頭 0～1250µm 僅用于銅上鍍鉻N1 型測頭 0～40µm 塑料、印刷線路非金屬基體 被測面積的直徑大于7mm - - CN02 型測頭10～200µm
